لانچ کیبل فیبر نوری و کاربردهای آن در تست OTDR

دستگاه OTDR (بازتاب‌ سنج نوری) یک ابزار ضروری برای تست شبکه فیبر نوری است که نقش مهمی در نظارت و ارزیابی عملکرد این شبکه ایفا می‌کند. همانطور که می‌دانید دستگاه OTDR با ارسال سیگنال‌های نوری به داخل فیبر می‌تواند به‌راحتی محل‌های شکست فیبر، اتصالات، اسپلایس‌ها و تضیف سیگنال‌ها را شناسایی کند. اما با این حال در OTDR نقطه‌ای به نام نقطه کور یا dead zone وجود دارد که دستگاه قادر به تشخیص یا اندازه‌گیری دقیق میزان افت یا بازتاب برگشتی سیگنال در فیبر نوری نیست؛ و در صورتی که اقدام مناسبی جهت رفع این نقاط و محدودیت‌ها انجام نشود، نتایج تست و دقت اندازه‌گیری تحت تاثیر قرار خواهد گرفت. برای غلبه بر این محدودیت‌ها استفاده از لانچ کیبل‌ امری ضروری است.

لانچ کیبل فیبر نوری (کابل‌های لانچ فیبر نوری)، که با نام‌های launch cords یا launch leads شناخته می‌شوند، اجزای اساسی در حوزه ارتباطات فیبر نوری هستند و نقش بسیار مهمی در تست، عیب‌یابی و نگهداری شبکه‌های فیبر نوری ایفا می‌کنند. در حقیقت این کابل‌های فیبر نوری به‌طور ویژه برای دستگاه OTDR طراحی شده‌ تا به دقت افت کلی را اندازه‌گیری کند. همچنین به تکنسین‌های فیبر نوری این اطمینان را می‌دهند تا انتقال داده‌ها به صورت کارآمد و قابل اعتمادتری انجام شود.

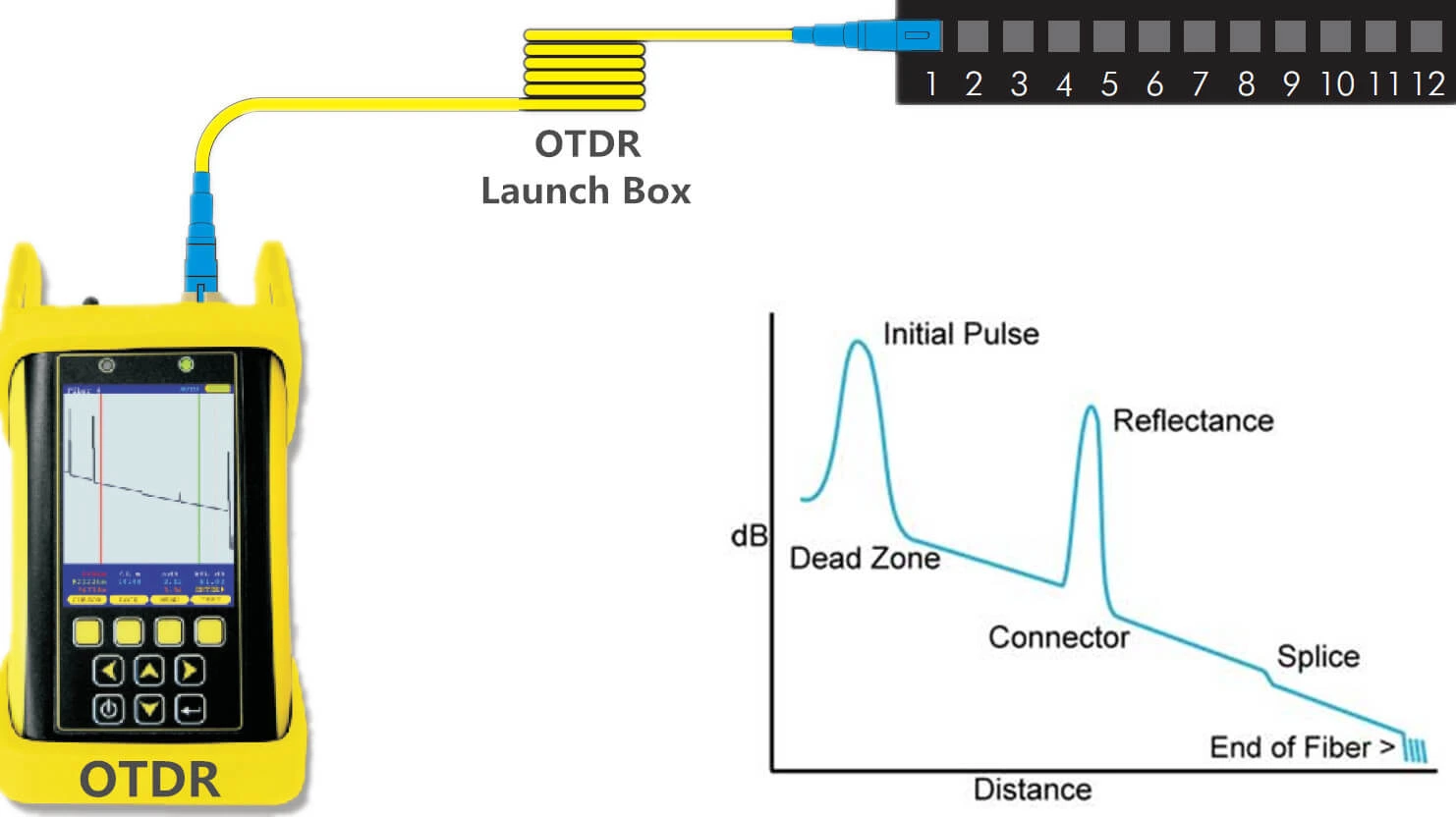

لانچ کیبل فیبر نوری چیست؟

همانطور که اشاره شد، هنگام استفاده از دستگاه OTDR، ممکن است به دلیل بازتاب سطح بالای نور و تأثیر عرض پالس، محدوده dead zone به وجود آید. بازتاب سطح بالای نور زمانی رخ می‌دهد که سیگنال نوری از OTDR به فیبر نوری ارسال  شده و بخشی از آن به دلیل ناهماهنگی‌ها یا اتصالات ضعیف، به عقب باز گردانده شود. این بازتاب می‌تواند باعث اخلال در تشخیص دقیق موقعیت‌ها و ویژگی‌های فیبر نوری شود. از طرف دیگر، عرض پالس به مدت زمان هر پالس نوری در دستگاه OTDR اشاره دارد که تأثیر زیادی بر نتایج تست‌ها دارد. به همین علت هرچه مدت زمان پالس بیشتر باشد، محدوده dead zone وسیع‌تر خواهد شد، زیرا سیگنال بازتابی دستگاه ممکن است با سیگنال‌های بعدی تداخل داشته باشد و اطلاعات مربوط به اولین بخش‌های فیبر نوری از دست برود. این تداخل می‌تواند تا صدها متر از محل تست OTDR گسترش یابد و دقت آزمایش فیبر نوری را کاهش دهد. برای حل این مشکل از لانچ کیبل استفاده می‌شود.

Launch Cable یک طول مشخص از کابل فیبر نوری است که بین فیبر مورد آزمایش و دستگاه OTDR قرار می‌گیرد؛ و باعث می‌شود که مناطق dead zone در داخل کابل Launch باقی بماند. این امر سبب می‌شود تا محدوده کابل مورد آزمایش تحت تاثیر مناطق dead zone قرار نگیرد.

کابل Launch به بهبود دقت اندازه‌گیری و شناسایی عیوب فیبر نوری کمک می‌کند. این کابل‌ها معمولاً از فیبرهای نوری سینگل مود یا مالتی مود ساخته می‌شوند و طول آن‌ها بسته به شرایط آزمایش و الزامات تست، از چند متر تا چند کیلومتر متغیر است.

" Launch Cable با دو هدف اصلی، یعنی کاهش اثرات ناپایداری پالس‌ها و حفاظت از دستگاه OTDR در برابر آسیب‌های ناشی از بازتاب‌های نوری با توان بالا، مورد استفاده قرار می‌گیرد."

ویژگی‌های کلیدی لانچ کیبل

• Launch Cableها از فیبر نوری با کیفیت عالی ساخته می‌شوند تا افت سیگنال به حداقل برسد و نتایج تست با دقت بالایی بدست آید.
• این کابل‌ها به گونه‌ای طراحی شده‌اند تا در برابر محیط‌های سخت و استفاده مکرر مقاوم باشند.
• لانچ کیبل‌ها در طول‌های مختلفی ارائه می‌شوند تا نیازهای متنوع آزمایش و شرایط گوناگون را به بهترین شکل پوشش دهند. علاوه بر این، این کابل‌ها با انواع مختلف کانکتورها، از جمله SC، LC و MPO، در دسترس هستند تا با اتصالات فیبر نوری تحت آزمایش هماهنگ شوند.

کاربردهای لانچ کیبل

Launch Cableها با ویژگی‌های خاص خود به متخصصان این امکان را می‌دهند تا به‌طور دقیق کیفیت و عملکرد فیبرهای نوری را ارزیابی کنند. در ادامه به کاربردهای این کابل در مراحل مختلف تست وعیب‌یابی شبکه فیبر نوری می‌پردازیم.

• تست شبکه: کابل‌های لانچ به‌طور عمده در تست شبکه برای اندازه‌گیری طول و کیفیت فیبرهای نوری، شناسایی خطاها و اطمینان از نصب صحیح استفاده می‌شوند.
• عیب‌یابی: این کابل‌ها به تکنسین‌ها کمک می‌کنند تا مشکلات موجود در شبکه فیبر نوری مانند شکستگی‌ها، خمیدگی‌ها یا اتصالات معیوب را شناسایی و مکان‌یابی کنند.
• حذف مناطق کور (Dead Zones): با استفاده از Launch Cable، می‌توان فاصله بین دستگاه OTDR و فیبر مورد آزمایش را افزایش داد تا عیوب یا اتصالات نزدیک به دستگاه به‌وضوح نمایش داده شوند.
• کالیبراسیون و بررسی اتصالات: این کابل‌ امکان بررسی دقیق کیفیت اتصالات ابتدایی فیبر و کاهش نویز ناشی از بازتاب‌های اولیه را فراهم می‌کند.
• تست دوطرفه: در برخی موارد، از Launch Cable برای انجام تست فیبر از هر دو انتهای فیبر نوری استفاده می‌شود تا دقت نتایج افزایش یابد. این روش به تکنسین‌ها کمک می‌کند تا مشکلات یا عیوبی که ممکن است از یک طرف فیبر قابل شناسایی نباشند، از طرف دیگر مشاهده شوند.

چرا تکنسین‌های فیبر نوری از Launch Cable استفاده می‌کنند؟

1. بهبود دقت اندازه‌گیری‌ها:

Launch Cable کمک می‌کند تا پالس‌های نوری به‌طور ثابت و یکنواخت ارسال شوند و اثرات تغییرات ناگهانی که در زمان راه‌اندازی ایجاد می‌شود، کاهش یابد. این امر موجب می‌شود تا اندازه‌گیری‌های دقیق‌تری از ویژگی‌های فیبر نوری، مانند افت سیگنال، فاصله تا خرابی‌ها و افت‌های ناشی از اتصالات یا قسمت‌های مختلف فیبر به دست آید.

2. محافظت از OTDR:

با کاهش بازتاب‌های برگشتی، Launch Cable از گیرنده‌های OTDR در برابر آسیب‌های احتمالی محافظت می‌کند. بازتاب‌های  نوری با توان بالا می‌توانند OTDR's optics (به اجزای نوری دستگاه OTDR اشاره دارد. این اجزا شامل لیزر، سنسورها و سایر قطعات نوری هستند که برای ارسال و دریافت سیگنال‌های نوری از فیبر نوری استفاده می‌شوند.) دچار اختلال کرده و بر عملکرد و دقت آن تأثیر بگذارند. Launch Cable به‌عنوان یک مانع محافظ عمل کرده و به OTDR این امکان را می‌دهد که به‌طور بهینه و برای مدت زمان طولانی بدون مشکل کار کند.

3.مطابقت با استانداردهای صنعتی:

بسیاری از استانداردها و آزمایش‌های صنعتی استفاده از Launch Cableها را توصیه و یا الزامی می‌دانند. رعایت این استانداردها برای اعتبارسنجی عملکرد و قابل اطمینان شبکه‌های فیبر نوری بسیار حائز اهمیت است.

4. سهولت در عیب‌یابی:

هنگام تشخیص مشکلات در یک شبکه فیبر نوری، اندازه‌گیری‌های دقیق و قابل اعتماد ضروری است. Launch Cable با فراهم کردن داده‌های دقیق، به عیب‌یابی کمک کرده و به تکنسین‌ها این امکان را می‌دهد تا مشکلات را به‌طور مؤثر شناسایی و رفع کنند.

راهنمای استفاده از Launch Cable

• سازگاری با دستگاه و فیبر: نوع و مشخصات Launch Cable باید با دستگاه OTDR و فیبر مورد آزمایش یکسان باشد. همچنین طول کابل باید به اندازه‌ای باشد که مناطق کور را به‌طور کامل پوشش دهد و امکان شناسایی عیوب نزدیک به دستگاه را فراهم کند.
• تمیز کردن کانکتورها و بررسی صحت آن‌ها: به دلیل حساسیت فیبر نوری به آلودگی و خراش، در ابتدا باید از تمیز بودن کانکتورها و فیبرها اطمینان حاصل نمود. برای تمیز نمودن کانکتورهای فیبر نوری می‌توانید از ابزارهای تمیزکننده مانند قلم‌های تمیز کننده، دستمال بدون پرز، تمیز کننده کاستی برای تمیز کردن اتصالات استفاده کنید.
• اتصال کابل لانچ: بعد از بررسی کانکتورها، یک طرف Launch Cable را به دستگاه OTDR و طرف دیگر را به لینک فیبر نوری موردنظر برای تست متصل کنید. این اتصال امکان اندازه‌گیری دقیق ا این شامل انتخاب پهنای پالس مناسب و تنظیمات محدوده است.
• پیکربندی OTDR :OTDR را مطابق با مشخصات فیبری که تست می‌کنید تنظیم کنید. این شامل انتخاب عرض پالس و تنظیمات محدوده مناسب است.
• انجام تست: تست OTDR را انجام دهید. کابل لانچ به عبور از مناطق کور OTDR کمک می‌کند و به شما این امکان را می‌دهد که تمام رویدادها در طول لینک فیبر را مشاهده ، اندازه‌گیری و سپس تحلیل نمودارها.

سخن پایانی

لانچ کیبل‌های فیبر نوری ابزارهای حیاتی در تست و نگهداری شبکه‌های فیبر نوری هستند که به دقت و کارایی آزمایش‌ها کمک می‌کنند. استفاده از این کابل‌ها در فرآیندهایی مانند تست، عیب‌یابی، صدور گواهینامه، و حذف مناطق کور، اطمینان می‌دهد که شبکه‌های فیبر نوری به‌درستی نصب و عملکرد مناسبی دارند. با توجه به ویژگی‌های آن‌ها مانند دوام بالا، کیفیت فیبر و تنوع در کانکتورها، لانچ کیبل‌ها ابزارهای ضروری برای هر تکنسین یا متخصص فیبر نوری محسوب می‌شوند. مراقبت صحیح از این کابل‌ها و انتخاب طول مناسب برای هر تست، به بهبود دقت نتایج و جلوگیری از خطاهای احتمالی کمک خواهد کرد.

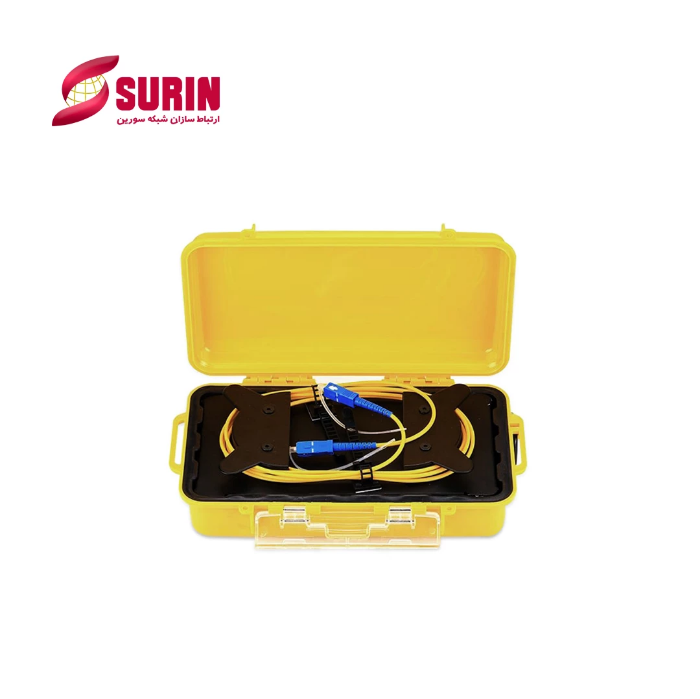

شرکت سورین نت لانچ‌ کیبل‌های سینگل مود را در متراژهای  مختلف برای تست‌های فیبر نوری ارائه می‌دهد که به تکنسین‌های فیبر نوری این امکان را می‌دهد تا آزمایش‌های دقیق و کارآمدی را در انواع پروژه‌ها انجام دهند. این کابل‌ها با استفاده از فیبر با کیفیت بالا و طراحی مقاوم، قادر به تحمل شرایط سخت محیطی هستند و از این رو، در انجام تست‌های بلندمدت و در شرایط مختلف، عملکرد مطلوبی دارند. انتخاب لانچ کیبل‌های مناسب با توجه به نوع شبکه و نیازهای خاص پروژه، می‌تواند تأثیر زیادی در بهبود کیفیت و سرعت تست‌ها داشته باشد. با استفاده از این کابل‌ها، متخصصین می‌توانند به راحتی مشکلات شبکه را شناسایی کرده و از بروز مشکلات جدی در آینده جلوگیری کنند.
