مقدمه
در فاز طراحی پچ کورد های MTP، قطبیت (Pin-Out) و نری و مادگی کانکتورها مسائل مهمی هستند که برای اطمینان از عملکرد صحیح سیستم فیبر نوری لازم است مورد توجه قرار گیرند. با این وجود، برای بسیاری از کارشناسان IT این موضوع چالش‌برانگیز و گیج‌کننده است. به همین دلیل ممکن است کابل‌های MTP با قطبیت و جنس اشتباه خریداری شوند که می‌تواند منجر به تأخیر پروژه و افزایش هزینه‌ها شود. به منظور حل این مشکل، کابل MTP® PRO و کیت ابزار مخصوص برای تغییر سریع نری و مادگی و قطبیت (Pin-Out) کابل در محل، معرفی شده و وارد بازار شده است. این مقاله به شما کمک خواهد کرد تا به سرعت با این کیت ابزار مخصوص برای کابل MTP® PRO آشنا شوید و نحوه استفاده از آن را بصورت کاربردی را بیاموزید.
کابل MTP® PRO چیست؟
کابل MTP® PRO به همراه کانکتورهای از قبل نصب شده MTP® PRO آماده و عرضه می شوند. با طراحی نوآورانه‌ای که بر سادگی و قابلیت اطمینان تمرکز دارد، کانکتورهای MTP® PRO امکان تنظیم سریع و موثر قطبیت و پین را در محل ارائه می‌دهند و همچنین از سلامت و عملکرد صحیح محصول اطمینان حاصل می‌کنند. کابل‌های MTP® PRO Trunk به دلیل ویژگی‌های عالی زیر، گزینه‌های بهینه و قابل اطمینان هستند:
تغییر نری و مادگی سریع و آسان: با استفاده از کانکتورهای MTP® PRO، کابل‌های MTP® PRO Trunk امکان پیکربندی مجدد جنسیت و قطبیت فیبر را در یک مرحله ساده بدون جدا کردن پوشش کانکتور فراهم می‌کنند.
پایداری سیگنال: فیبر در کابل‌های MTP® PRO در برابر خم‌شدگی‌های شدید و مسیرهای کابل کشی دشوار با افت سیگنال کمتر همراه است.
فیبر مقاوم به خمش: حداقل شعاع خمش فیبر در کابل‌های MTP® PRO از 7.5 میلیمتر است، که با بهبود استفاده از لوله و کاربرد در فضاهای بسته کوچکتر همراه شده است.
کیت ابزار مخصوص برای کابل‌های MTP® PRO چیست؟
کیت ابزار مخصوص برای کابل‌های MTP® PRO" یک مجموعه ابزار و تجهیزات خاص است که برای تغییر سریع قطبیت و پین کانکتورهای MTP® PRO در محل نصب (مثل جایی که کابل نصب شده است) طراحی شده است. برای استفاده از این کیت، کافیست یک ابزار ویژه به نام "MTP® PRO" را در کانکتور قرار دهید. با وارد کردن این ابزار ویژه، می‌توانید تنظیمات کلیدی کانکتور را تغییر داده و قطبیت کابل MTP® PRO را بدون نیاز به جدا کردن پوشش کانکتور یا دستکاری پین‌های جداگانه باز کنید. در نتیجه، این کیت ابزار مخصوص MTP® PRO یک راه حل اقتصادی برای تغییر قطبیت و پین کابل‌های MTP® PRO است. به عبارت ساده، با استفاده از این ابزار، می‌توانید بدون دردسر و هزینه زیاد، قطبیت و پین کابل‌های MTP® PRO را در محل تغییر دهید.

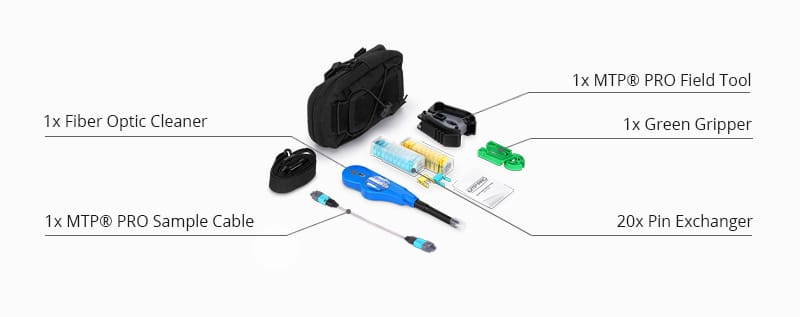

اجزای کیت ابزار MTP® PRO:
این کیت معمولاً پنج قطعه اصلی را شامل می‌شود:
ابزار مخصوص MTP® PRO (1 عدد):
این ابزار دارای چندین سوراخ است که می‌توان کانکتورها را برای تغییرات در قطبیت یا پین در آنها قرار داد. سوراخ چپ برای تغییر قطبیت و سوراخ راست برای تغییر نری و مادگی (Male به Female یا بالعکس) استفاده می‌شوند.
انبر سبز (1 عدد):
با فشردن دسته‌های سیاه ابزار مخصوص و بستن دنده‌های انبر، برای خارج کردن پین کانکتورها استفاده می‌شود.
تعویض‌کننده پین (20 عدد):
این ابزار برای برداشتن و قرار دادن پین‌ها به کار می‌رود.
تمیزکننده فیبر نوری (1 عدد):
برای تمیز کردن ناحیه‌های انتهایی فرول کانکتورهای MTP/MPO طراحی شده و تا 500+ بار تمیز کردن قابل استفاده است.
چگونگی استفاده از کیت ابزار :
راهنمای تغییر قطبیت MTP
وقتی از ابزار مخصوص MTP® PRO برای تغییر قطبیت کابل‌های MTP® PRO استفاده می‌کنیم، سر کانکتور در خلاف جهت چرخش می‌کند. برای توضیح این موضوع، کابل MTP-12 MTP® PRO را به عنوان مثال برمی‌داریم و نشان می‌دهیم چگونه از این ابزار مخصوص برای تغییر قطبیت از نوع A به نوع B استفاده می‌شود.

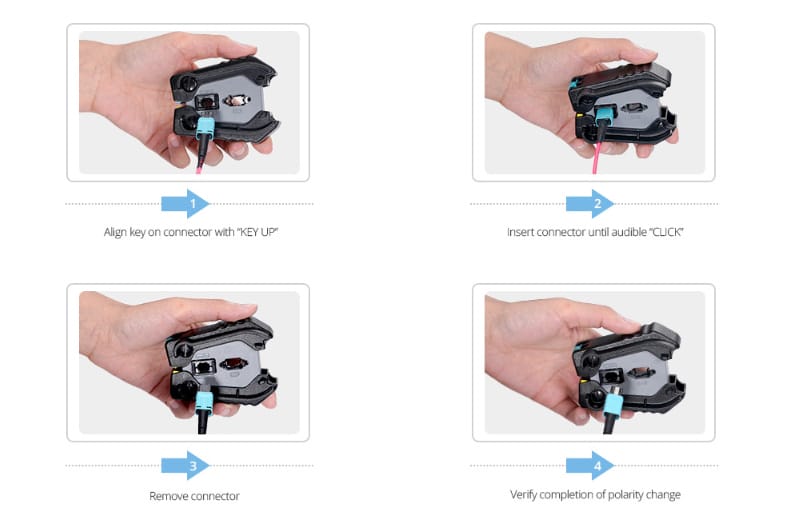

مراحل تغییر قطبیت:
- کلید کانکتور MTP® PRO را با مارک "KEY UP" در درگاه تغییر قطبیت در جایگاه خود قرار می‌دهیم.
- کانکتور MTP® PRO را در درگاه تغییر قطبیت قرار دهید تا صدای "CLICK" شنیده شود.
- کانکتور MTP® PRO را از درگاه تغییر قطبیت خارج کنید.
- قطبیت از نمایش کلید سیاه به کلید سفید تغییر کرده است.
با این مراحل، از طریق ابزار میدانی MTP® PRO ، می‌توانید قطبیت کابل MTP® PRO را به سرعت و بدون نیاز به جدا کردن قسمت‌های کانکتور تغییر دهید.
راهنمای تغییر نری و مادگی
در اینجا توضیحاتی در مورد تغییر نری و مادگی (Male به Female و بالعکس) کانکتور MTP® PRO آورده شده است:
مراحل تغییر نری و مادگی از Male به Female:

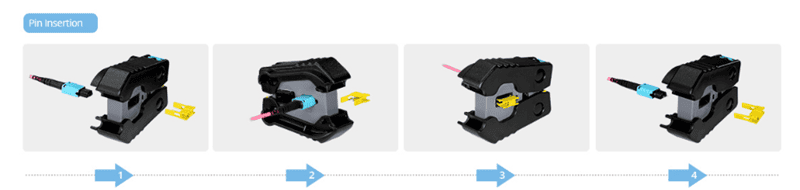

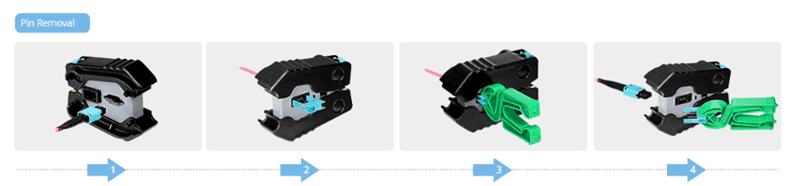

- کانکتور MTP® PRO دارای پین را در درگاه تغییر پین قرار دهید تا صدای "CLICK" شنیده شود.
- تعویض‌کننده پین را در سمت مخالف درگاه تغییر پین قرار دهید و هماهنگ کنید.
- گیرنده را بر روی تعویض‌کننده پین قرار دهید و دسته‌های سیاه را فشرده کنید.
- دسته‌های سبز را فشرده کنید تا به آنها برسند و تعویض‌کننده پین را بیرون بکشید.
با این مراحل، می‌توانید با استفاده از این ابزارها به سرعت پین‌های کانکتور MTP® PRO را جابه‌جا کرده و نری و مادگی کانکتور را تغییر دهید.
در اینجا توضیحاتی در مورد تغییر نری و مادگی (Male به Female) کانکتور MTP® PRO آورده شده است:
مراحل تغییر نری و مادگی از Male به Female:
- کانکتور MTP® PRO بدون پین را در درگاه تغییر پین قرار دهید تا صدای "CLICK" شنیده شود.
- تعویض‌کننده پین را با پین‌های متصل به سمت مخالف درگاه تغییر پین هماهنگ کنید.
- تعویض‌کننده پین را در سمت مخالف درگاه تغییر پین قرار دهید تا صدای "CLICK" شنیده شود.
- تعویض‌کننده پین را بیرون بکشید و قرار گرفتن پین‌ها روی کانکتور MTP® PRO را تأیید کنید.
با این مراحل، می‌توانید با استفاده از این ابزارها به سرعت پین‌های کانکتور MTP® PRO را از یک کانکتور بدون پین به دیگری منتقل کرده و نری و مادگی کانکتور را تغییر دهید.
سوالات متداول (FAQs)
- آیا کانکتور MTP® همان کانکتور MPO است؟
بله، کانکتورهای MTP® به طور کامل با استانداردهای MPO سازگار هستند و در مقایسه با کانکتورهای MPO عمومی، سطح عملکرد بالاتری دارند.
- آیا این کیت ابزار مخصوص برای کانکتورهای MTP/MPO عمومی مناسب است؟
خیر. این کیت ابزار میدانی فقط برای کابل‌های MTP® PRO قابل استفاده است و برای پچ کوردهای استاندارد MTP/MPO مناسب نمی‌باشد.
- چه مراقبت‌هایی را باید در هنگام استفاده از این کیت ابزار مخصوص برای تغییر قطبیت و نری و مادگی کابل‌های MTP® PRO رعایت کنم؟
همانطور که می‌دانید کابل فیبر نوری به نیروهای کششی، خمیدگی و فشار حساس است. لطفاً به موارد زیر توجه داشته باشید:
- همیشه درپوش گردگیر را بر روی کانکتورهای فیبری قرار دهید و هرگز به سطح نهایی کانکتورها دست نزنید.
- دیتاشیت و دفترچه راهنما را برای کابلی که در حال نصب آن هستید مطالعه کنید.
- کابل را به شدت تا حداقل شعاع خمش توصیه شده خم نکنید.
- به کابل نیروهای کشش بیشتری اعمال نکنید.
- کابل را فشرده یا اجازه ندهید به شدت خم شود.
با رعایت این نکات، می‌توانید از این کیت ابزار مخصوص به بهترین شکل ممکن برای تغییرات در کابل‌های MTP® PRO استفاده کنید.
