پاورمتر فیبر نوری (OPM) چیست؟ بررسی عملکرد و نکات کلیدی

در بستر شبکه‌های پرسرعت امروزی، زیرساخت‌های فیبر نوری نقشی حیاتی در تضمین پایداری و کیفیت شبکه‌ها دارند. شبکه‌های داخلی با پهنای باند بالا برای حفظ ارتباط بدون اختلال نیازمند زیرساختی مطمئن مبتنی بر فیبر نوری هستند. در این میان، نصب و نگهداری اصولی کابل‌های فیبر نوری اهمیت ویژه‌ای دارد. یکی از ابزارهای کلیدی و مهم برای بررسی و صحت عملکرد صحیح این شبکه‌ها، پاورمتر فیبر نوری (OPM) است. این دستگاه ابزاری ضروری و پرکاربرد برای تکنسین‌های فیبر نوری است و برای اندازه‌گیری توان نوری مطلق و یا افت نسبی توان نوری در طول یک مسیر فیبر نوری به کار می‌رود.
پاور متر با بررسی توان نوری در سیستم‌های مخابراتی و شبکه‌های فیبر نوری، امکان ارزیابی عملکرد کابل، تشخیص افت سیگنال و بررسی کیفیت انتقال داده را فراهم می‌کند. استفاده از این ابزار باعث افزایش پایداری اتصال، کیفیت انتقال سیگنال و بهبود عملکرد شبکه فیبر نوری می‌شود. این ابزار نه‌تنها از قطعی‌های ناگهانی جلوگیری می‌کند، بلکه به بهبود کارایی و افزایش طول عمر زیرساخت‌های ارتباطی مبتنی بر فیبر نوری کمک می‌کند.

پاور متر فیبر نوری (Optical Power Meter)

پاور متر فیبر نوری (Optical Power Meter - OPM)، که با نام‌های تستر توان‌ سنج نوری یا تستر OPM نیز شناخته می‌شود، دستگاهی است که برای اندازه‌گیری قدرت یا توان سیگنال نوری استفاده می‌شود. این دستگاه میزان توان نوری عبوری از یک فیبر نوری را در واحد dBm (دسی‌بل میلی‌وات) یا میکرووات اندازه‌گیری می‌کند. پاور میتر فیبر نوری شامل یک حسگر کالیبره‌ شده برای اندازه‌گیری، مدار تقویت ‌کننده و نمایشگر دیجیتال است که می‌توان از آن در فرآیند نصب، عیب‌یابی و نگهداری شبکه فیبر نوری استفاده کرد. همچنین، این ابزار قابلیت تطبیق با انواع مختلف طول موج‌ها و کانکتورها مانند SC ، ST، FC و... را دارد.

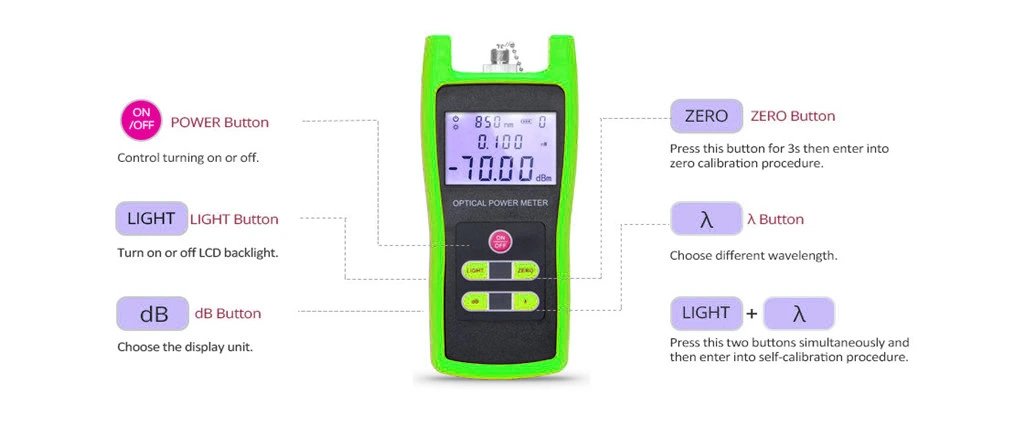

تمامی پاورمترهای فیبر نوری دارای یک صفحه نمایش هستند که مقادیر اندازه‌گیری‌شده را به صورت دقیق نمایش می‌دهند. همچنین بر روی اغلب پاورمترها پنج دکمه وجود دارد: دکمه POWER ، LIGHT، dB،  ZEROو دکمه λ. که عملکرد هر دکمه را به شرح زیر است:

واحد اندازه‌گیری توان پاورمتر فیبر نوری

مقادیر نمایش داده ‌شده بر روی صفحه نمایش پاورمتر فیبر نوری (OPM) بر حسب dBm بیان می‌شود که یک روش استاندارد برای اندازه‌گیری توان نوری در فیبر است. در این واحد اندازه‌گیری، حرف "m" در dBm به توان مرجع 1 میلی‌وات (1mW) اشاره دارد. بنابراین:

• 0dBm معادل 1 میلی‌وات است.
• 10dBm- معادل 0.1 میلی‌وات است.
• 10dBm+ معادل 10 میلی‌وات است.

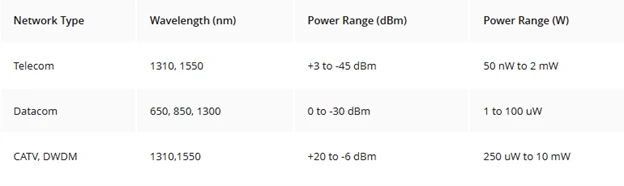

هرچه مقدار نمایش‌ داده‌ شده عددی منفی‌تر باشد، نشان‌دهنده افت توان بیشتری در شبکه فیبر نوری است. اگر چه پاورمترنوری افت سیگنال را به‌صورت عدد منفی نمایش می‌دهد، اما این مقدار به‌طور معمول به‌عنوان یک عدد مثبت بیان می‌شود. به‌عنوان مثال، اگر پاور متر مقدار "3.0dB-" را نمایش دهد، میزان افت 3.0dB در نظر گرفته می‌شود. علاوه بر این، محدوده توان نوری بسته به نوع شبکه فیبر نوری متفاوت است. جدول زیر مقایسه‌ای از محدوده‌های توان نوری در چند سیستم رایج ارتباطات فیبر نوری را نشان می‌دهد.

کاربردهای پاورمتر فیبر نوری (OPM)

پاورمتر فیبر نوری در حوزه‌های مختلفی مورد استفاده قرار می‌گیرد:

• نصب و راه‌اندازی شبکه‌های فیبر نوری: هنگام راه‌اندازی یک شبکه فیبر نوری، استفاده از پاورمتر به مهندسان کمک می‌کند تا از کیفیت سیگنال و سطح توان ارسالی اطمینان حاصل کنند.
• عیب‌یابی و نگهداری شبکه: در صورت بروز مشکلاتی مانند کاهش کیفیت ارتباط، تأخیر در ارسال داده‌ها یا قطعی در شبکه، تکنسین‌ها می‌توانند با استفاده از پاور متر، افت سیگنال را بررسی و محل احتمالی مشکل را شناسایی کنند.
• بررسی کیفیت فیبر نوری و تجهیزات مرتبط: در برخی موارد، کابل‌های فیبر نوری، کانکتورها یا اسپلایس‌های نوری ممکن است به‌درستی عمل نکنند. پاور متر با اندازه‌گیری سطح توان نوری عبوری، می‌تواند کیفیت این تجهیزات را ارزیابی کند.

انواع پاورمتر فیبر نوری

پاورمترهای فیبر نوری با دقت‌های مختلف تولید می‌شوند. دقت اندازه‌گیری آن‌ها بین 0.001dB تا 0.1dB متغیر است. انتخاب دقت مناسب باید بر اساس نیازهای شبکه و میزان حساسیت مورد انتظار در اندازه‌گیری توان سیگنال نوری انجام شود.

در سیستم‌های مخابراتی حساس، افت توان حتی در مقیاس میکرووات می‌تواند عملکرد کل شبکه را مختل کند. در چنین شرایطی، پاورمترهایی با دقت بالا (0.001dB) مورد نیاز هستند. اما در کاربردهای عمومی‌تر، مانند شبکه‌های محلی (LAN) یا سیستم‌های فیبر نوری با حساسیت کمتر، پاورمتر با دقت 0.1dB کافی خواهد بود. علاوه بر دقت اندازه‌گیری، باید عدم قطعیت (Uncertainty) اندازه‌گیری را نیز در نظر گرفت. این مقدار تقریباً در تمامی پاورمترهای فیبر نوری یکسان است و به عواملی مانند محدودیت‌های فیزیکی، استانداردهای انتقال و کیفیت کانکتورهای فیبر نوری بستگی دارد. معمولاً، بیشتر پاورمترها دارای عدم قطعیتی در حدود ±5% یا تقریباً 0.2dB هستند، صرف‌نظر از میزان دقت نمایش داده‌شده در صفحه‌نمایش.

عوامل تأثیرگذار بر دقت اندازه‌گیری پاورمتر فیبر نوری

1. کیفیت و تمیزی کانکتورها: آلودگی یا خرابی کانکتورهای فیبر نوری می‌تواند باعث کاهش دقت اندازه‌گیری شود.
2. عدم قطعیت اندازه‌گیری: همان‌طور که گفته شد، اکثر پاور مترها دارای محدوده‌ای از خطای اندازه‌گیری هستند که باید در تحلیل داده‌ها در نظر گرفته شود.

معیارهای انتخاب پاورمتر فیبر نوری

علاوه بر دقت اندازه‌گیری، چندین عامل مهم دیگر نیز باید در انتخاب پاورمتر فیبر نوری در نظر گرفته شود:

• رنج اندازه‌گیری توان:  پاورمتر باید قادر باشد توان نوری سیگنال مورد آزمایش را در محدوده‌ی مناسب اندازه‌گیری کند تا دقت و صحت نتایج قابل استناد باشد.
• محدوده و کالیبراسیون طول موج: هر پاورمتر بازه مشخصی از طول موج‌ها را پشتیبانی می‌کند که معمولاً بین 800 تا 1700 نانومتر متغیر است. برای دستیابی به دقت بالاتر در اندازه‌گیری توان نوری، توصیه می‌شود پاورمتر بر اساس طول موج کالیبره شود. رایج‌ترین طول موج‌های مورد استفاده در شبکه‌های فیبر نوری 850 نانومتر، 1310 نانومتر و 1550 است. بنابراین، هنگام انتخاب پاورمتر، باید به محدوده تحت پوشش و دقت کالیبراسیون آن توجه ویژه‌ای داشت.
• سازگاری با کانکتوها:  پاورمتر باید دارای پورت یا آداپتور مناسب برای اتصال به انواع کانکتورهای فیبر نوری باشد. برخی مدل‌ها دارای آداپتورهای قابل تعویض هستند که امکان استفاده از چندین نوع کانکتور (مانند SC، ST، FC) را فراهم می‌کنند.
• نوع رابط (Interface Type): در فرآیند تست فیبر نوری، معمولاً از یک کابل پچ کورد فیبر نوری برای اتصال پاور متر به دستگاه موردنظر استفاده می‌شود. بسیاری از مدل‌ها تنها به یک آداپتور FC مجهز شده‌اند. در صورتی که کابل‌های پچ کورد شما دارای کانکتورهای متفاوتی هستند، به همین علت می‌توان از پاور مترهایی با آداپتورهای قابل تعویض بهره برد. علاوه بر این، برخی پاورمترهای نوری از رابط‌های MPO/MTP نیز پشتیبانی می‌کنند که امکان تست هم ‌زمان چندین فیبر نوری را فراهم می‌آورد.
• پایداری دمایی: عملکرد دستگاه باید در بازه دمایی محیطی مناسب پایدار باشد تا دقت اندازه‌گیری تحت تأثیر نوسانات دما کاهش نیابد.
• سهولت استفاده: قابلیت‌هایی مانند صفحه‌نمایش خوانا، امکان ذخیره داده‌ها، اتصال به رایانه یا موبایل و طراحی ارگونومیک می‌توانند کارایی و تجربه‌ی کاربری را بهبود بخشد.

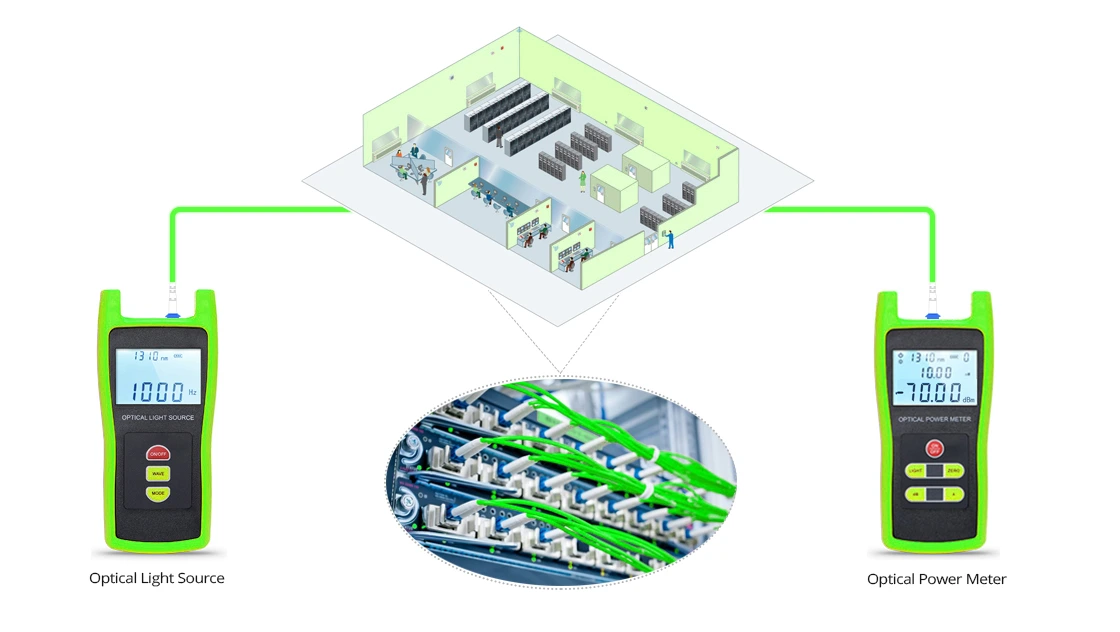

تست عملکرد سیستم فیبر نوری

برای تست عملکرد سیستم فیبر نوری، به دو ابزار ضروری نیاز دارید:

1. پاورمتر فیبر نوری (Optical Power Meter - OPM)
2. منبع نوری (Light Source)

در این فرآیند منبع نوری، طول موج مشخصی از نور را به داخل فیبر ارسال می‌کند و پاورمتر، توان نوری خروجی را اندازه‌گیری کرده و میزان افت سیگنال را تعیین می‌کند. از آنجا که میزان افت سیگنال در فیبر نوری وابسته به طول موج است، پاور متر باید در همان طول موجی تنظیم شود که منبع نوری از آن استفاده می‌کند. برای مثال، اگر لایت سورس در طول موج 1310 نانومتر عمل می‌کند، پاور متر نیز باید روی 1310 نانومتر تنظیم شود تا اندازه‌گیری دقیق و قابل‌اعتماد باشد.

نحوه استفاده از پاورمتر فیبر نوری

برای اندازه‌گیری توان نوری و افت سیگنال در شبکه فیبر نوری، مراحل زیر باید دنبال شوند:

• انتخاب طول موج مناسب: قبل از شروع آزمایش، باید اطمینان حاصل شود که پاورمتر روی طول موج مناسبی تنظیم شده است که با طول موج منبع نوری مطابقت دارد.
• اتصال کابل فیبر نوری: کابل فیبر نوری باید به‌درستی به پاورمتر متصل شود. اگر از کانکتور خاصی استفاده می‌شود، باید از آداپتور مناسب بهره برد.
• کالیبره ‌کردن دستگاه: در برخی موارد، لازم است که پاورمتر فیبر نوری پیش از اندازه‌گیری، کالیبره شود تا دقت نتایج افزایش یابد.
• اندازه‌گیری توان نوری: بعد از انجام تنظیمات اولیه، پاورمتر توان نوری عبوری را اندازه‌گیری کرده و مقدار آن را بر حسب dBm نمایش می‌دهد.
• تحلیل داده‌ها: اگر میزان افت سیگنال بیش از حد مجاز باشد، باید علت آن بررسی شود که می‌تواند ناشی از خرابی کابل، آلودگی کانکتورها یا مشکلات دیگر باشد

پاورمتر فیبر نوری ( پاور میتر فیبر نوری، تستر فیبر نوری، توان سنج نوری، تستر OPM) ابزاری تخصصی برای اندازه‌گیری توان نوری و بررسی افت سیگنال در کابل‌های فیبر نوری است. این دستگاه با اندازه‌گیری توان نوری در واحد dBm یا میکرووات، عملکرد شبکه فیبر نوری را ارزیابی کرده و در نصب، عیب‌یابی و نگهداری شبکه نقش مهمی دارد. انتخاب پاورمتر مناسب به عواملی مانند دقت اندازه‌گیری، طول موج عملیاتی، سازگاری با کانکتورها و پایداری دمایی بستگی دارند. پاورمترهای مختلف با دقت‌های متنوع طراحی شده‌اند که باید متناسب با نیاز شبکه انتخاب شوند. برای تست عملکرد سیستم فیبر نوری، علاوه بر پاورمتر، یک منبع نوری (Light Source) نیز مورد نیاز است که طول موج مشخصی را به داخل فیبر ارسال کند. پاورمتر فیبر نوری باید روی همان طول موج تنظیم شود تا اندازه‌گیری‌ها دقیق و معتبر باشند.
